Art Lab Printer MkII

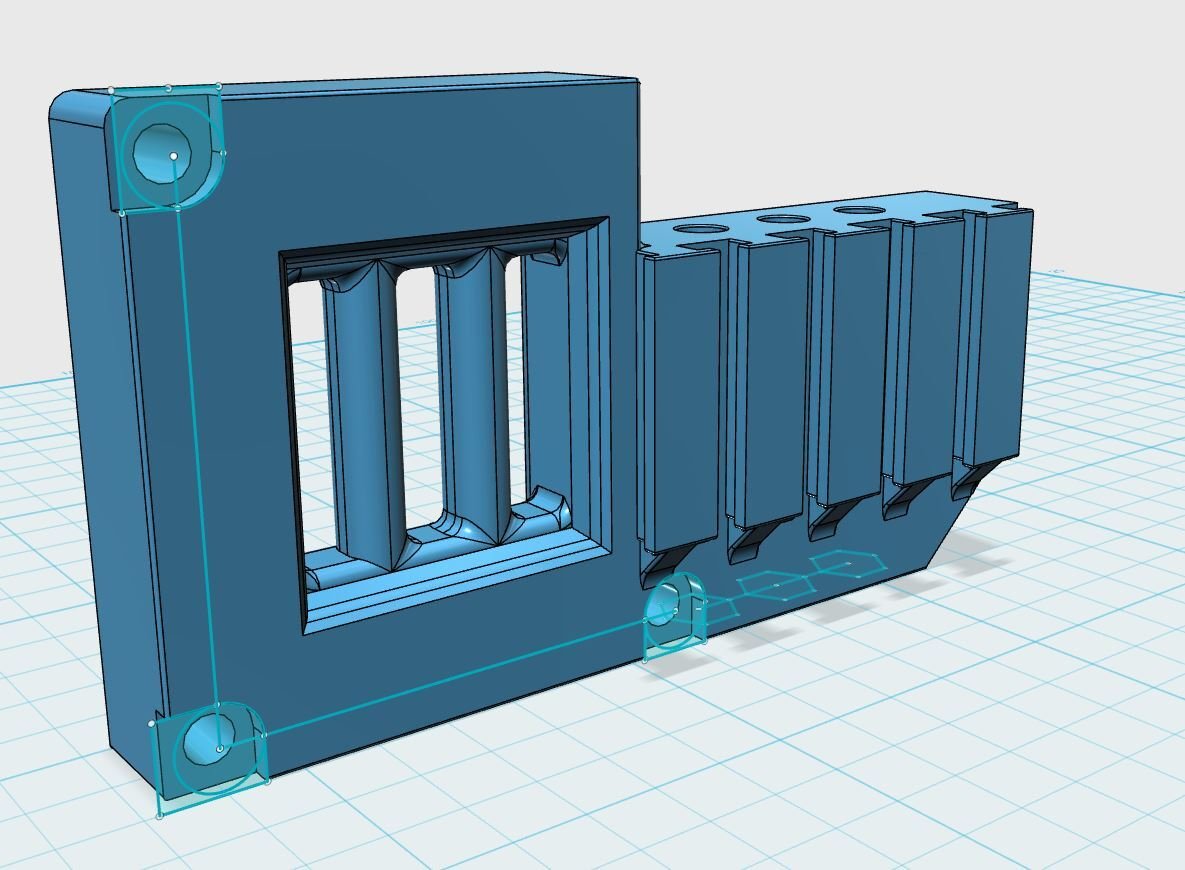

3D ontwerk van een adapter mount voor de Hemera
een half uit elkaar liggende 3D printer

In het Lab hebben we twee Felix 3D printer staan, maar gebruiken we er stiekem maar één. Die nummer twee hadden we altijd een beetje ruzie mee. Alle reden om die een extreme make-over te geven!

Voor iedereen die technische informatie over de upgrade van de printer leuk vind, lees verder. Voor de upgrade ging het om een DIY FELIX 3.0 Dual head. Na deze mega make-over wordt het de Art Lab Printer MkII.

De aanpassingen die ik doe zijn de volgende:

Hardware

  • De dual head vervangen voor een single head Hemera van E3D, hierdoor kunnen we beter flexibele materialen printen en als we ooit willen kunnen we de nozzle vervangen en zelfs aan de vezelversterkte materialen. Dan kan je prints maken met vergelijkbare sterkte als metaal.
  • Een nieuw mainboard, de SKR1.4 Turbo van BigTreetech, hier komen mooie TMC2208 motor drivers in om de motoren heerlijk stil en accuraat aan te sturen.
  • Toevoeging van een BLTouch bed level sensor, Auto bed leveling voor elke print maakt het leven makkelijker.
  • Een nieuwe Display, de LCD12864, want de oude is simpelweg niet compatibel met de SKR.
  • Ledstrips, meer licht, meer beter.
  • Cutom ontworpen 3D printbare mount adapter voor de Hemera om te passen op de originele Felix mount.

Software

  • Marlin 2.0, de mooie nieuwe firmware die alle onderdelen aan elkaar knoopt, hier zit nog wel wat werk in de configuratie.
  • Tuned PID controle van zowel de hotend als het heated bed. Zo is er minder kans dat het printje vroegtijdig loslaat.
  • Thermal runaway protection, scheelt weer het gebruik van een brandblusser als er wat misgaat.
  • UART aansturing van de TMC2208, makkelijk wisselen tussen stil en sterk.
  • Nog een hele hoop meer extra functies

Natuurlijk zal ik, in echte Digital Art Lab-fasion, na de upgrade is alle gemaakte 3D designs en de firmware gratis beschikbaar maken mocht iemand anders dit project ook willen uitvoeren.

de E3D hemera gemount aan de Felix 3D printer
